产品详情

205机械密封

133 3866 3283
产品详情
结构特点 双端面、多弹簧非平衡型结构 压力 负压 13Pa 真空 ～ 0.6MPa（超过 0.6MPa 选 206 平衡型）
温度 -40℃～180℃；＞180℃必须外接冷却循环。 转速 搅拌线速度：≤2m/s（常规≤500r/min）
适用介质 易燃、易爆有毒及较强腐蚀性介质 密封面材质 石墨，反应碳化硅，无压碳化硅，碳化钨
弹簧及金属件材质 304、316L、2205、2507等。 应用领域 精细化工、医药生物行业、食品日化行业等。
产品规格 30～180mm 辅助密封 丁腈胶、氟橡胶、乙丙圈，全氟醚圈
产品描述 轴向允许窜动：±0.8mm（优于 204 单端面）

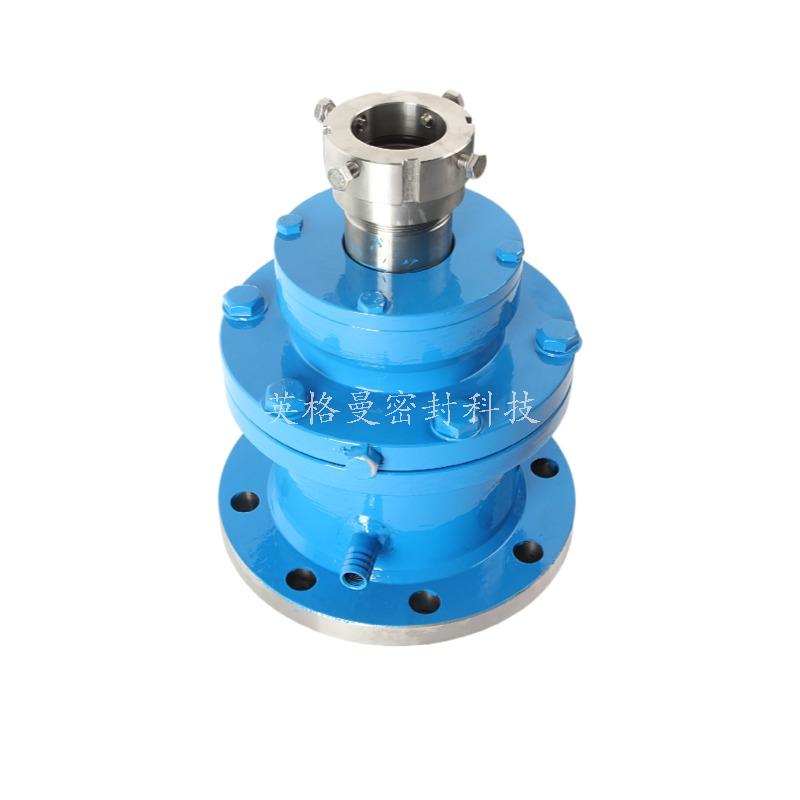

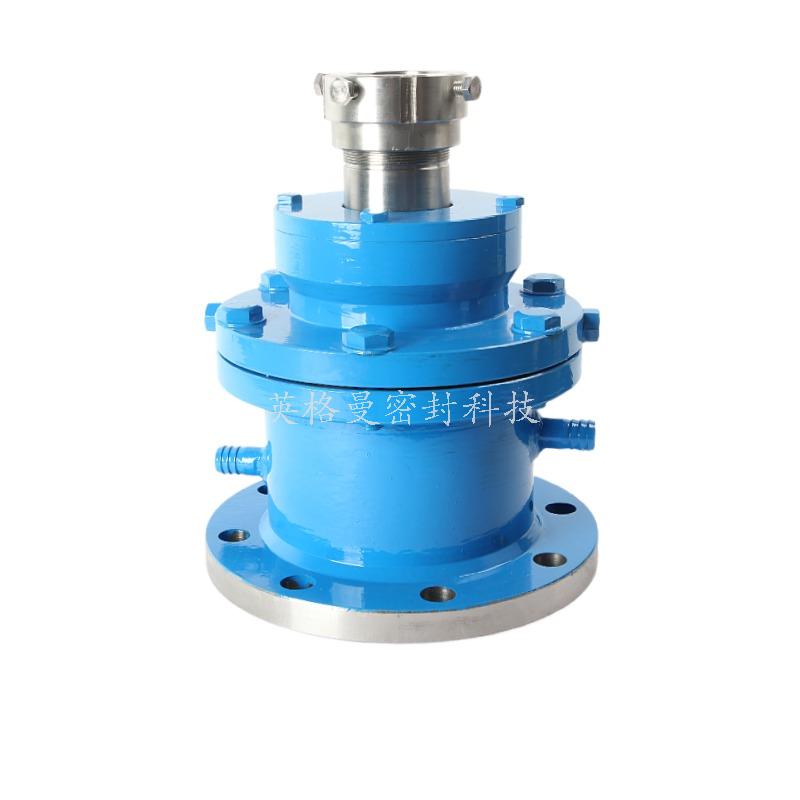

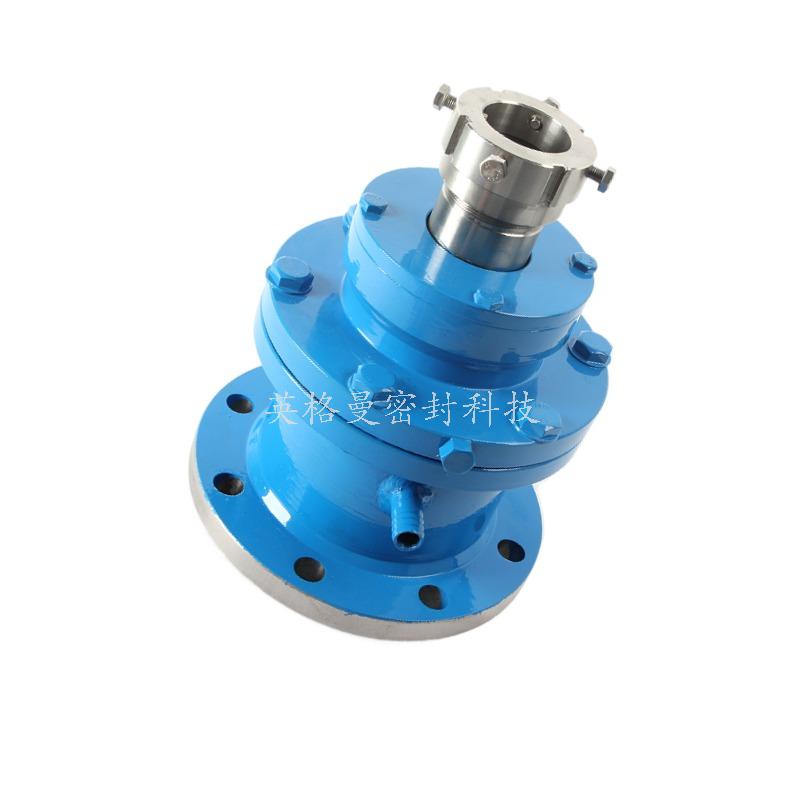

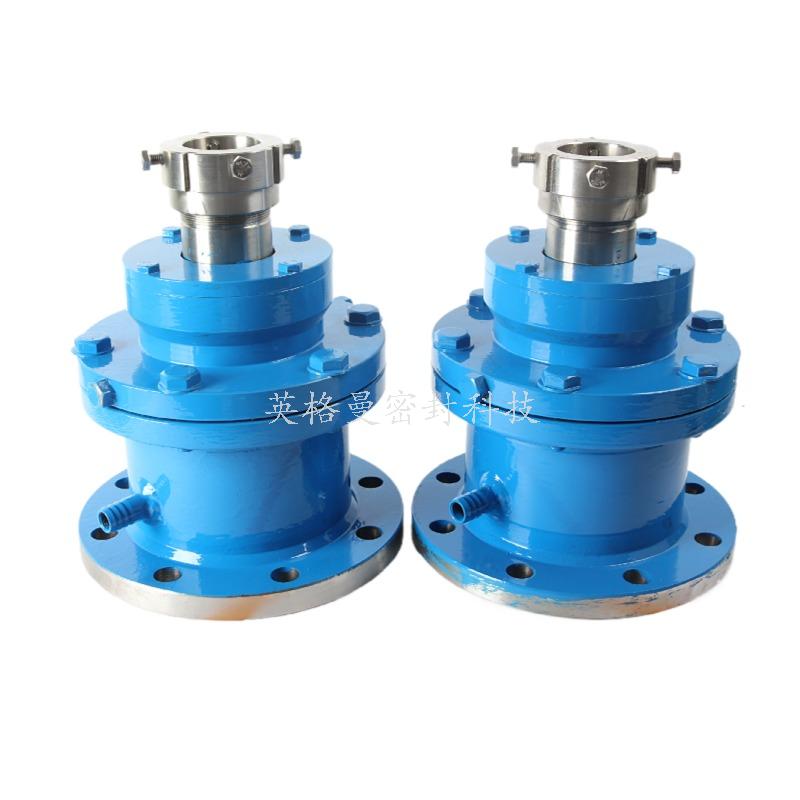

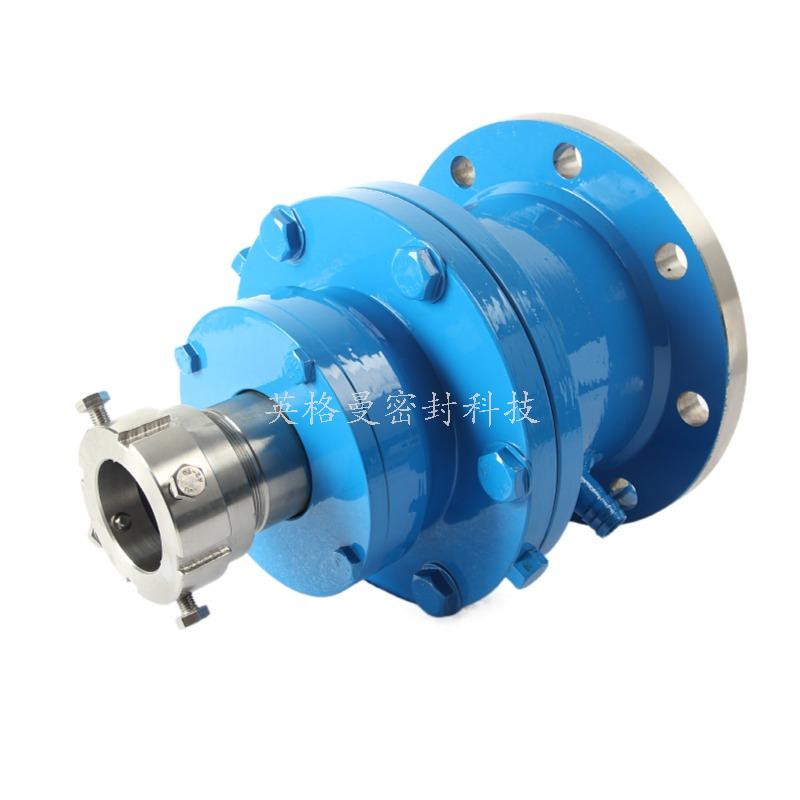

205 型釜用集装式机械密封


一、型号定义

205 = 轴向双端面、多小弹簧、带内置轴承、非平衡型釜用集装机封

  • 204：单端面（一对摩擦副）

  • 205：双端面（两对摩擦副，中间隔离腔）

  • E 后缀（如 205ES1）：一体式集装预装结构，出厂调好压缩量，直接法兰对接釜口


二、核心结构特点

  1. 双端面两道密封，中间隔离腔可通入隔离液 / 冷却水，实现零外泄；适配有毒、易燃易爆、高真空工况

  2. 内置滚动轴承，可承受搅拌轴径向、轴向窜动，减少轴摆动磨损密封面

  3. 多小弹簧外置，不接触釜内介质，不易结晶、卡滞、腐蚀失效

  4. 自带 4 组接口：隔离液进 / 出、冷却水进 / 出，支持循环冷却、阻隔介质

  5. 任意旋向，法兰平面 / 榫槽面两种密封法兰可选。


三、材质代号（205ES1 通用标配）


零件S1 标准材质适用介质
动静环静环石墨、动环碳化硅 SiC含颗粒浆料、弱酸弱碱、有机溶剂、油品
辅助 O 圈氟橡胶 FKM中温溶剂、油脂、弱腐蚀；上限 200℃
法兰 / 弹簧 / 轴套 / 轴承座304 不锈钢清水、医药、普通化工

升级材质：

  • S2：O 圈全氟醚 FFKM，耐强溶剂、260℃高温

  • S3：金属件 316L，耐氯离子、盐水腐蚀

  • S4：哈氏合金 C276，耐盐酸、湿氯气、强腐蚀


四、配套辅助系统（双端面必备）

  1. 隔离液循环罐（平衡罐）：隔离液压力高于釜内 0.02～0.05MPa，阻止釜内介质向外渗透

  2. 冷却水路：高温工况通冷却水带走摩擦热，保护密封圈

  3. 隔离液选型：甘油水溶液、白油、乙二醇、专用密封油（不和釜内介质互溶）

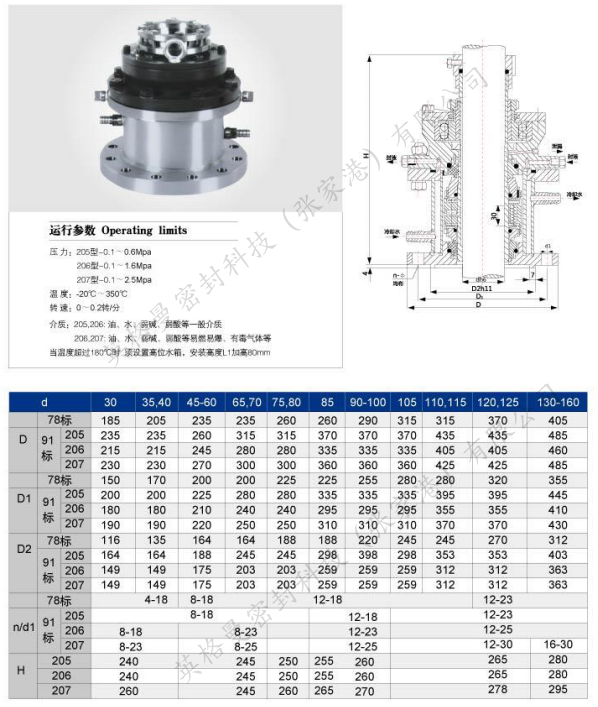

五、205 / 206 / 207 同系列区分

  • 205：双端面非平衡型，≤0.6MPa，常规常压 / 真空釜

  • 206：双端面大气端平衡，≤1.6MPa，中高压反应釜

  • 207：双端全部平衡，≤2.5MPa，高压加氢、高压聚合釜


六、安装要点

  1. 釜法兰平面平整无变形，螺栓对角均匀锁紧

  2. 轴径向跳动≤0.05mm，轴无毛刺划伤

  3. 开机前必须先通入隔离液、冷却水，禁止干磨

  4. 含颗粒物料必须持续循环隔离液，冲刷内侧密封端面防磨损

  5. 轴承定期加注润滑脂，延长整机使用寿命
