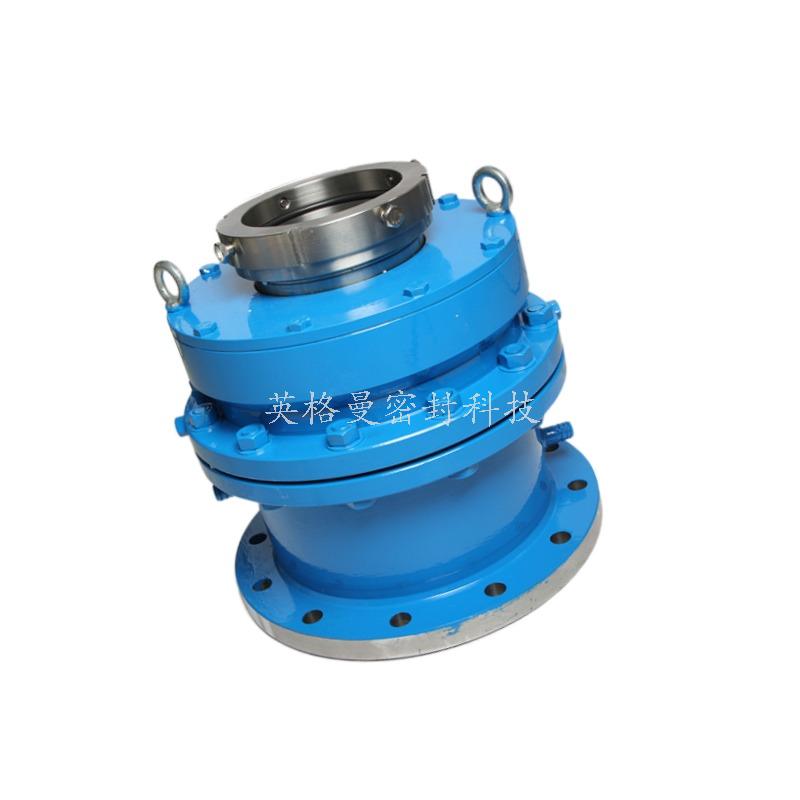

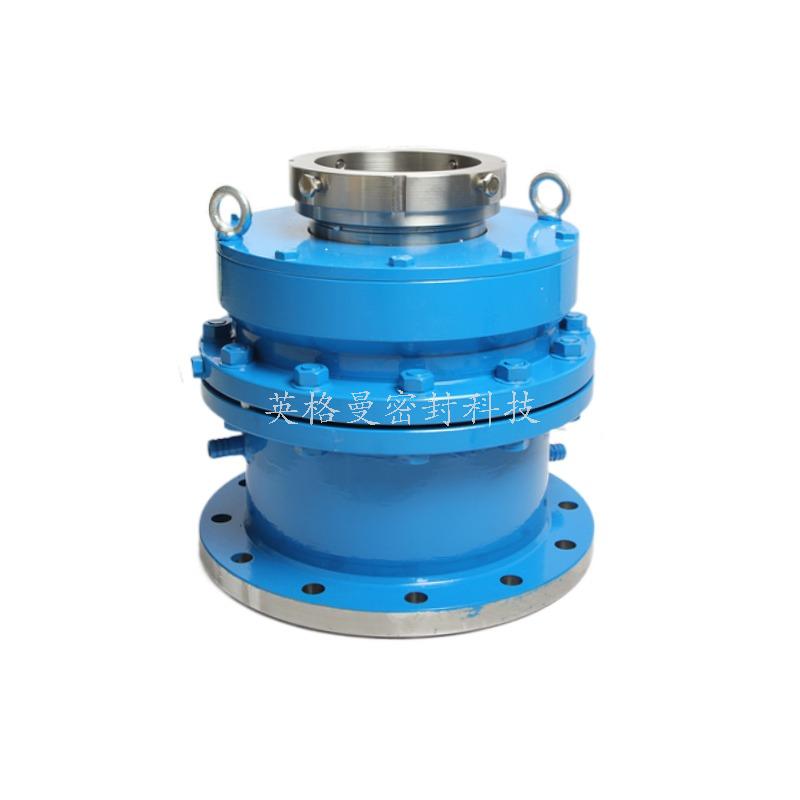

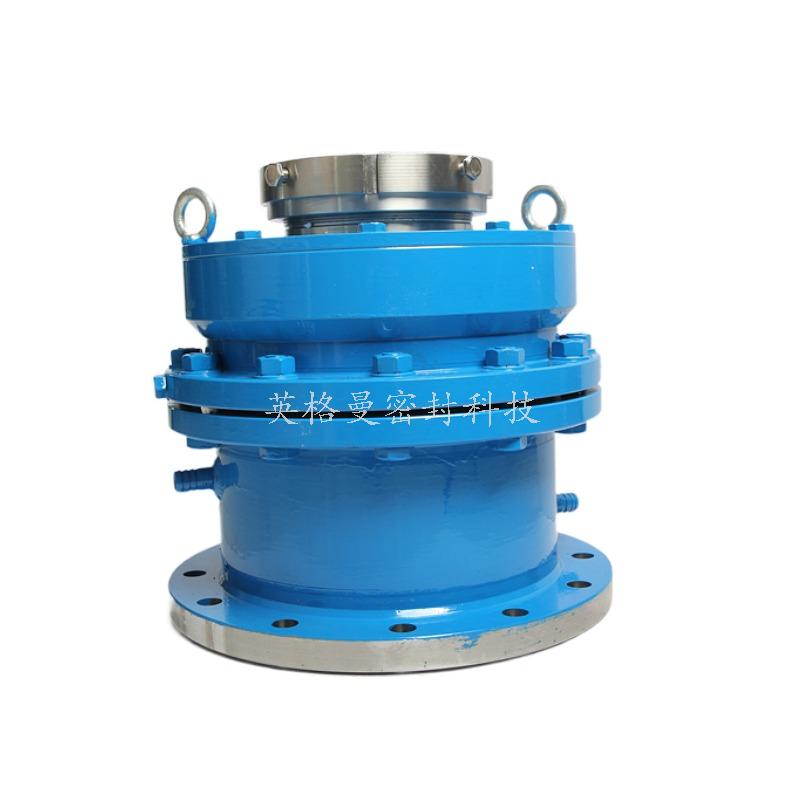

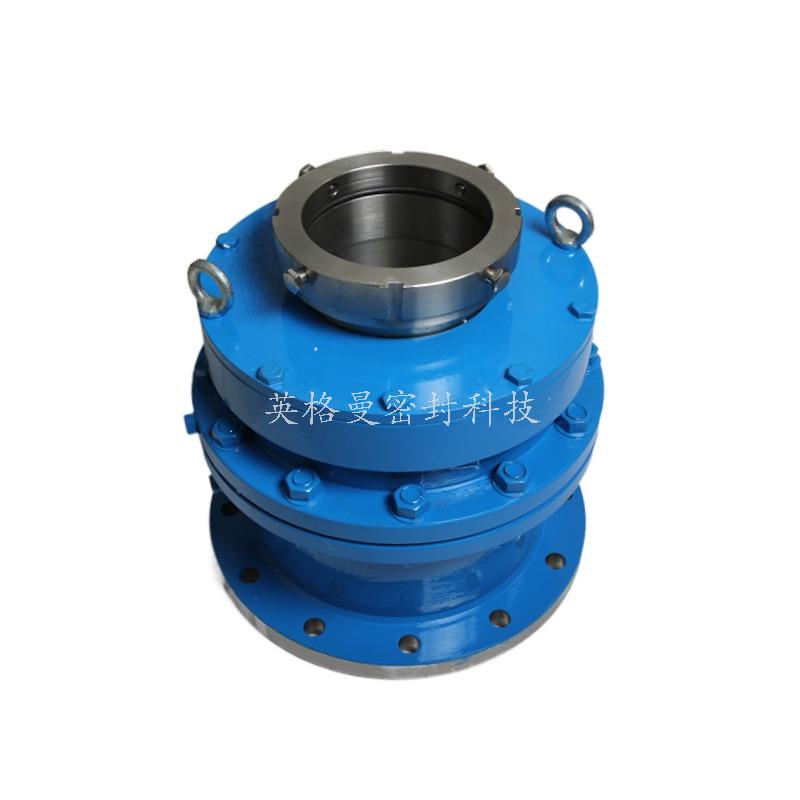

206机械密封

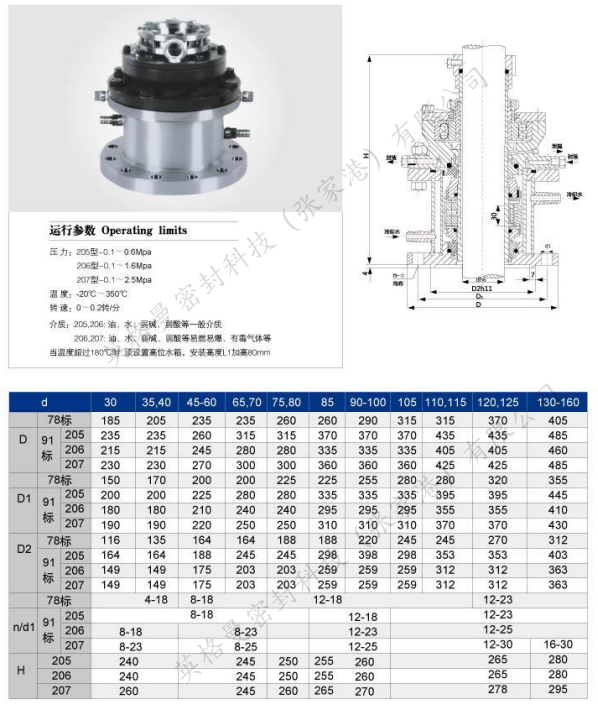

一、型号核心定义

• 204：单端面，常压≤0.4MPa

• 205：双端面非平衡，≤0.6MPa（低压 / 真空釜）

• 206：双端面大气端平衡，-0.1~1.6MPa（中高压主流款）

• 207：双端全平衡，≤2.5MPa（高压加氢釜）

  后缀 E（206ES1）= 一体式集装预装，出厂调好弹簧压缩量，法兰直装反应釜。

•


二、核心结构特点

1. 大气侧端面平衡设计：高压工况大幅降低端面比压，摩擦发热小、磨损慢、寿命远优于 205 非平衡型

2. 双端面两道摩擦副，中间隔离腔，配隔离液实现零外泄，隔绝易燃易爆、有毒介质

3. 内置调心滚动轴承，抵消搅拌轴径向窜动，适配长轴、大摆动搅拌设备

4. 4 组标准接口：隔离液进 / 出、冷却水路进 / 出，支持循环冷却、颗粒冲刷

5. 多弹簧外置不接触釜内介质，不易结晶、卡滞腐蚀；任意旋向通用

6. 法兰分平面法兰 Ⅰ、榫槽法兰 Ⅱ，高压工况优先榫槽面防渗漏

• S2：O 圈全氟醚 FFKM，耐强极性溶剂、最高 260℃

• S3：金属件 316L，耐氯离子、盐水、弱腐蚀

• S4：哈氏合金 C276，盐酸、湿氯气、强腐蚀工况

• 摩擦副升级：碳化硅 + 碳化硅 / 硬质合金，高颗粒高耐磨场景

四、适用应用领域（高压高危工况专属）

1. 精细化工（主力场景）

1. 新能源锂电材料

1. 石油高分子、橡胶助剂

1. 医药 GMP 洁净行业

五、安装与配套要求

1. 釜法兰平面无变形，高压工况选用榫槽法兰，螺栓对角均匀锁紧

2. 轴径向跳动≤0.05mm，轴表面无毛刺划痕

3. 开机前必须先通隔离液 + 冷却水，严禁干磨

4. 隔离液压力需高于釜内介质 0.02~0.05MPa，配套平衡罐循环系统

5. 温度＞180℃加装冷却夹套，延长密封圈使用寿命
