产品详情

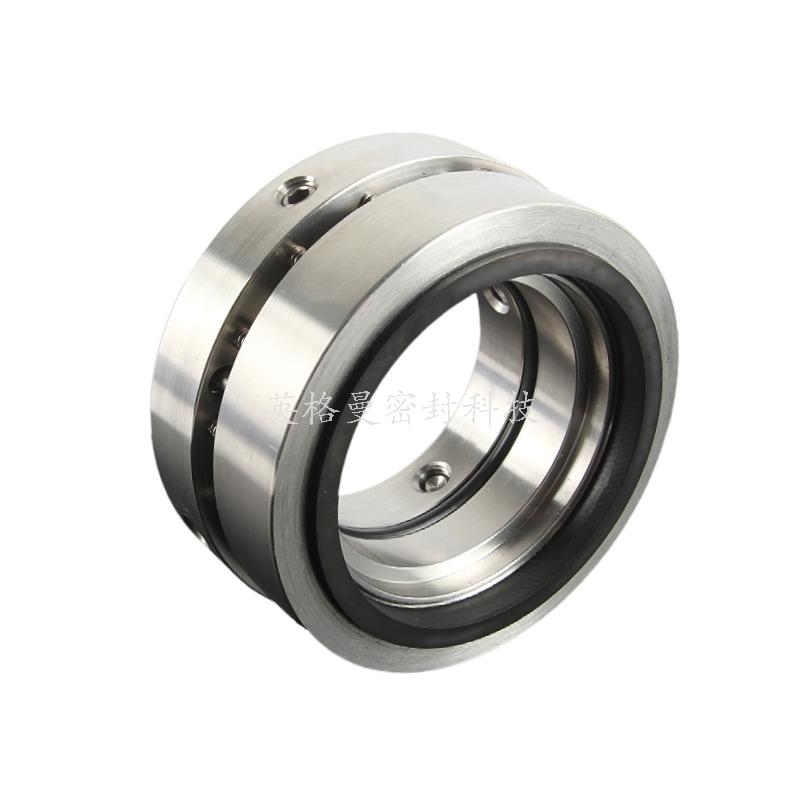

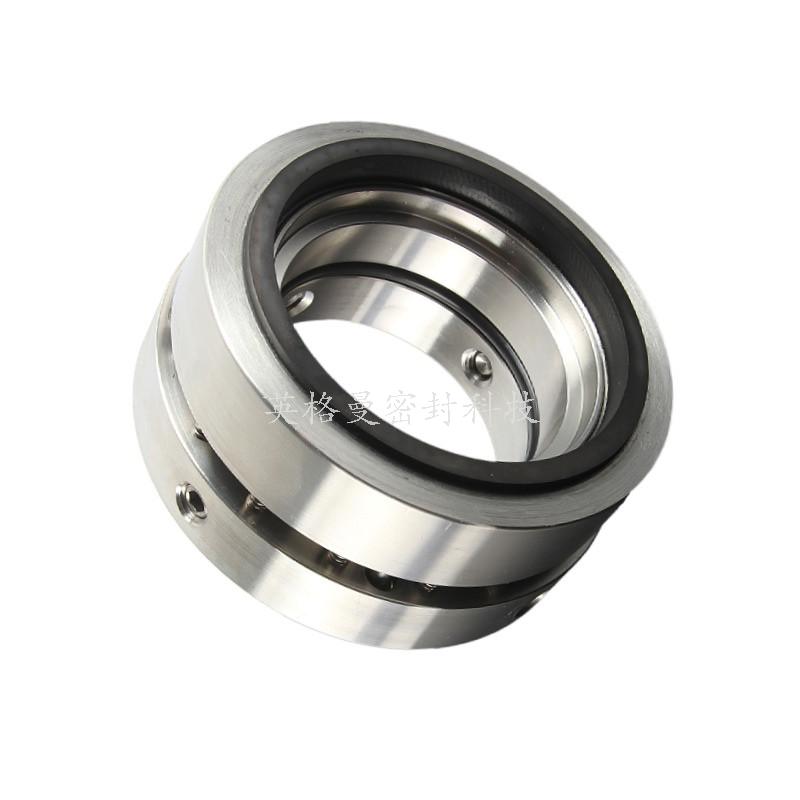

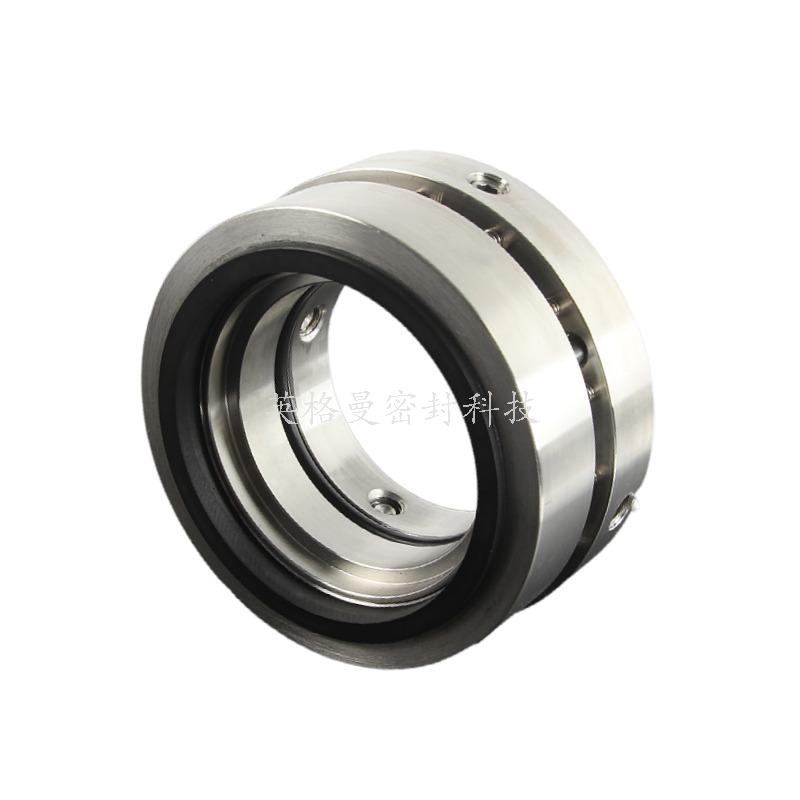

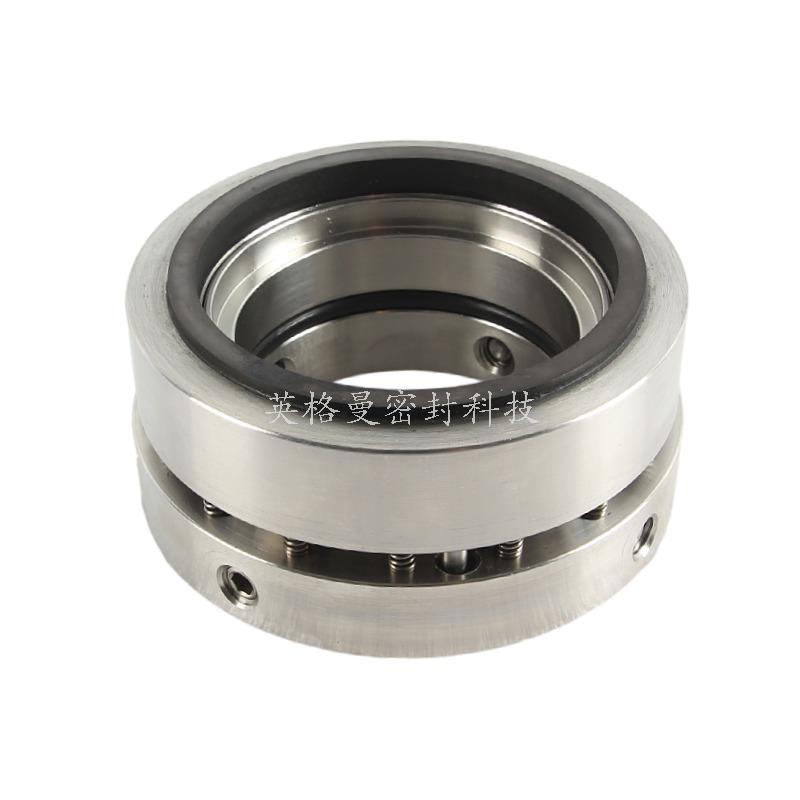

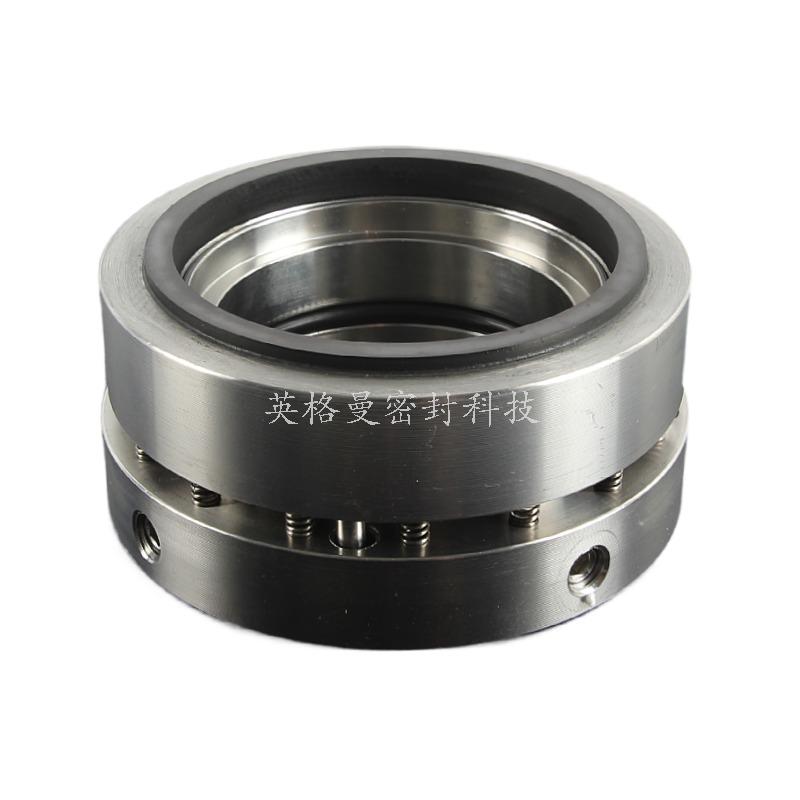

204ES1机械密封

133 3866 3283
产品详情
结构特点 单端面、多小弹簧、平衡型 压力 ≤0.8MPa（8bar）
温度 -20℃～200℃（氟胶 S1 标配上限 200℃） 转速 搅拌线速度：≤5m/s（低速搅拌釜为主，高剪切乳化款可做到≤20m/s）
适用介质 酸、碱、油、高分子悬浮液 密封面材质 石墨、碳化硅、碳化钨
弹簧及金属件材质 304,316，哈氏合金 应用领域 化工反应釜、搅拌罐、医药发酵罐等。
产品规格 30～180mm（常规常用 40/50/65/80/90/100/120） 辅助密封 丁腈胶、氟橡胶、乙丙圈，全氟醚圈
产品描述 轴向允许窜动：±0.5mm

204ES1 釜用集装式机械密封


一、型号释义

  • 204：国标单端面多弹簧釜用基础机型（HG/T2098 标准），平衡型搅拌釜机封

  • E：集装一体式结构（法兰整套预装，无需现场单独组装动静环）

  • S1：材质配置代号：静环石墨、动环碳化硅、辅助密封氟橡胶 FKM、金属件 304 不锈钢


二、核心结构特点

  1. 单端面、多小弹簧、平衡型，弹簧隔离介质，不易结晶卡滞

  2. 法兰集装一体化，出厂预调弹簧压缩量，现场直接螺栓对接反应釜口

  3. 任意旋向，适配立式搅拌釜、乳化罐、发酵罐、混合机

  4. 结构简易，动静环更换便捷，支持简易冲洗 / 冷却接口


三、适用设备行业

  • 化工反应釜、搅拌罐、分散釜

  • 医药发酵罐、配料罐（卫生级抛光款可选）

  • 涂料、油墨、胶粘剂高剪切乳化机

  • 食品饮料混合罐、树脂聚合釜


四、安装要点

  1. 釜口法兰平面平整无变形，配套标准 HG20592 法兰尺寸

  2. 轴径向跳动≤0.05mm，无毛刺划痕

  3. 法兰螺栓对角均匀锁紧，不可单边压紧导致静环偏磨

  4. 含颗粒介质必须接入外冲洗，保护密封端面不被颗粒磨损

  5. 温度＞160℃建议配套冷却夹套降温，延长氟胶密封圈寿命
