产品详情

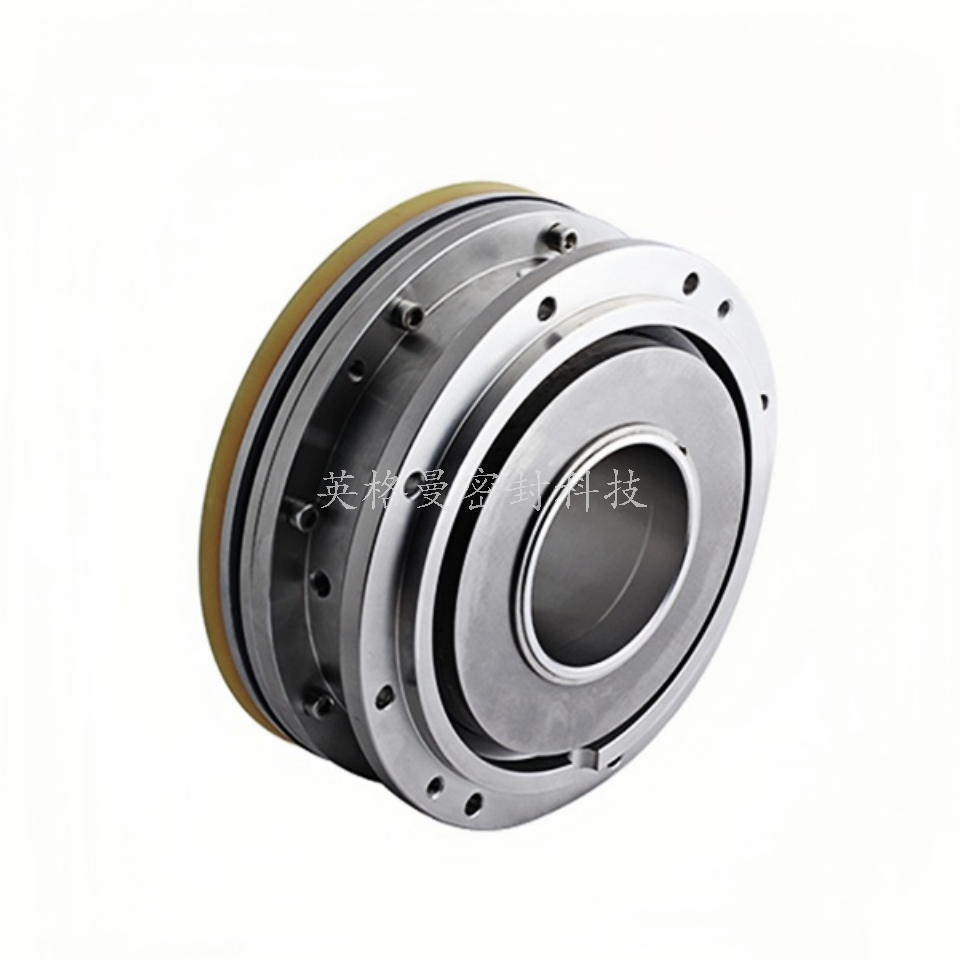

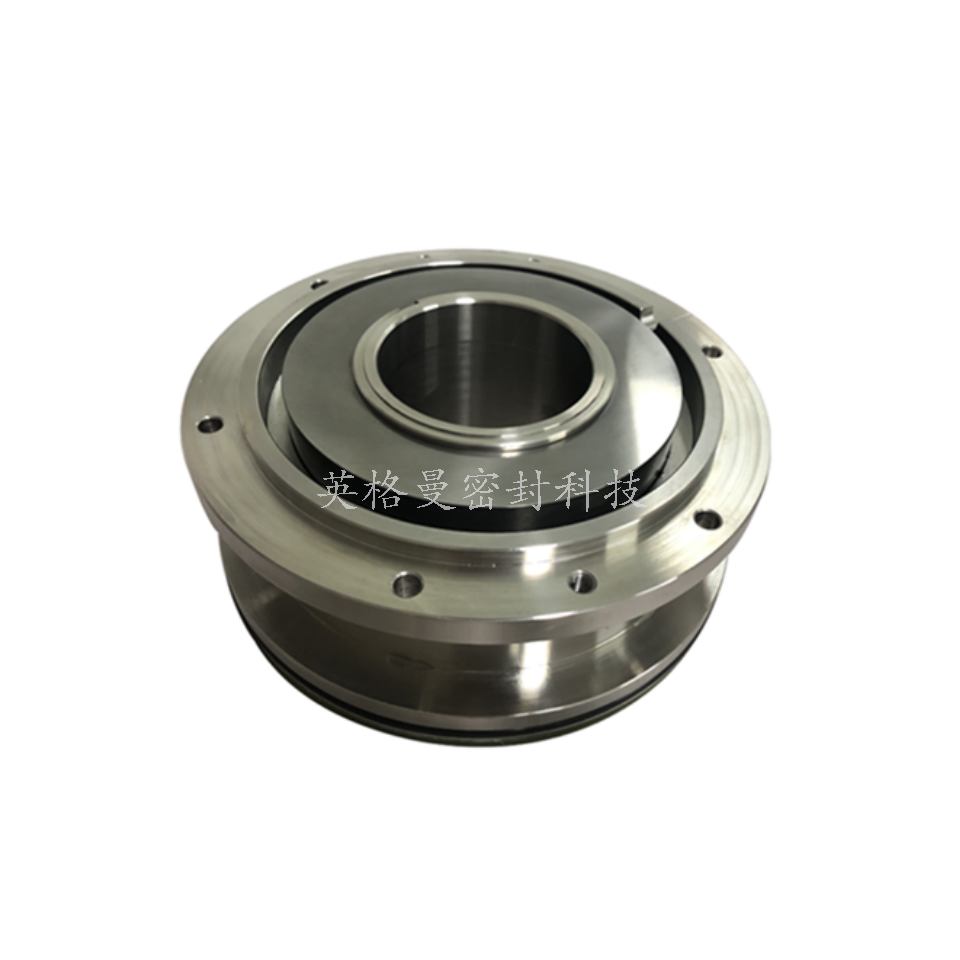

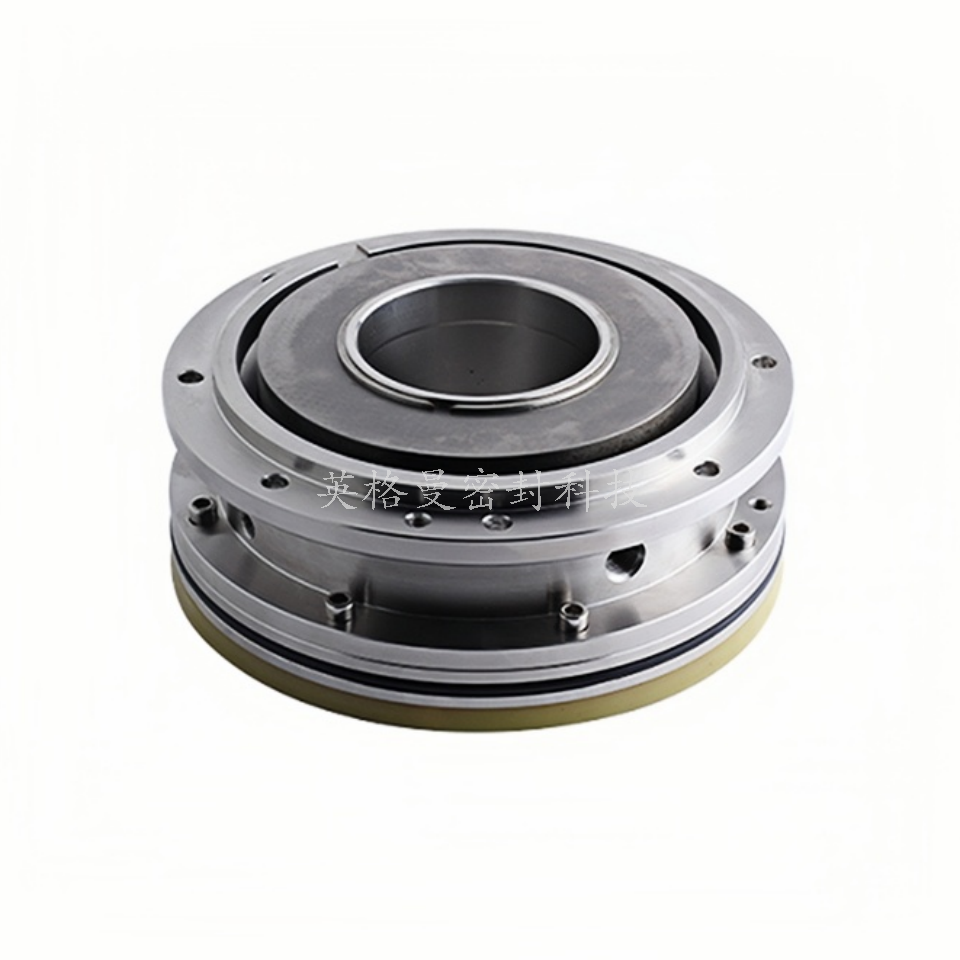

卧式砂磨机机封

133 3866 3283
产品详情
结构特点 双端面集装式 压力 ≤1.6MPa
温度 -20~150℃ 转速 ≤25m/s（高速纳米机型）
密封面材质 石墨，碳化硅，硬质合金，无压碳化硅，整体合金等 弹簧及金属件材质 304、316L、2205、2507等。
产品规格 30~200mm 全覆盖 辅助密封 丁腈胶、氟橡胶、乙丙圈，全氟醚圈

卧式砂磨机机封统一标配双端面集装式，区别立式砂磨机机封：卧式筒体水平放置，研磨珠、浆料在重力作用下持续冲刷密封端面，必须强化挡珠、防颗粒、自循环冷却、抗反压结构，主流型号：FHT、JGSMJ、KLSMW、KL481、XM1522 金属波纹管款。


标准技术参数（通用卧式款）

  • 适配轴径：30~200mm 全覆盖

  • 最高线速度：≤25m/s（高速纳米机型）

  • 研磨腔介质压力：≤1.6MPa

  • 隔离液压力：高于研磨腔 0.1~0.2MPa（卧式核心要求）

  • 使用温度：

    EPDM（水性）：-20~90℃；FKM 氟胶（HY 款）：-20~150℃；FFKM 全氟醚：220℃


  • 介质允许固含：≤35% 高粘度浆料

  • 适配研磨珠：0.1~2.0mm 氧化锆 / 硅酸锆 / 玻璃珠


卧式 vs 立式砂磨机机封核心区别

对比项卧式砂磨机机封立式砂磨机机封
颗粒受力重力持续挤压锆珠撞击密封，磨损更大锆珠向下沉降，对密封冲刷轻微
挡珠结构加厚加长 PU 挡珠环（标配）简易薄款挡珠，可选配
隔离液压力要求必须高 0.1~0.2MPa 防倒灌高 0.05~0.1MPa 即可
法兰尺寸大法兰、加长腔体紧凑短法兰
适用机型棒销卧式、圆盘卧式砂磨机立式篮式、立式砂磨机
易失效点挡珠磨损、浆料倒灌泄漏弹簧结晶卡死、干磨烧毁
