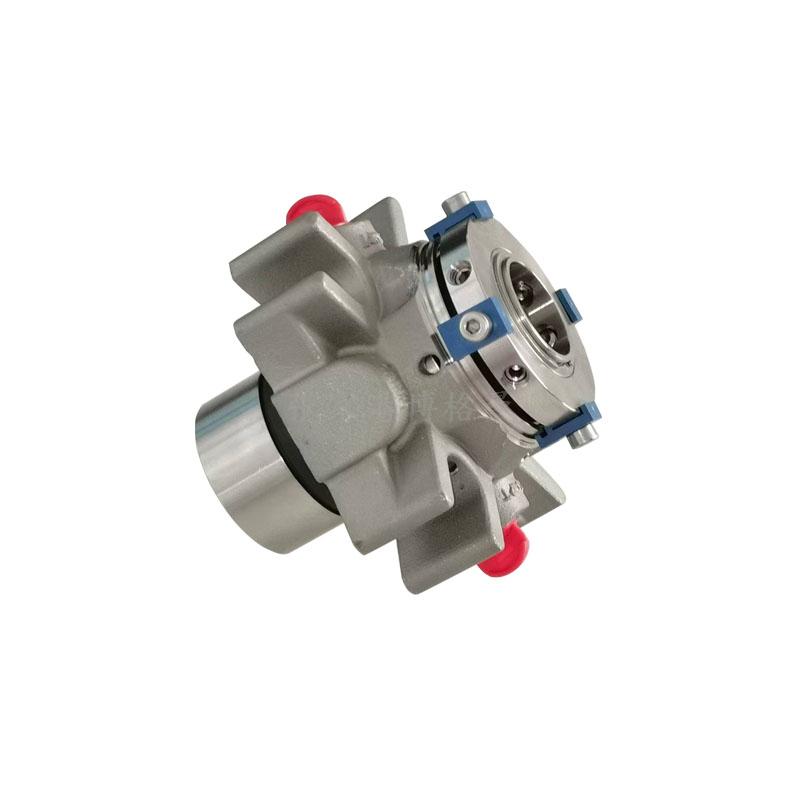

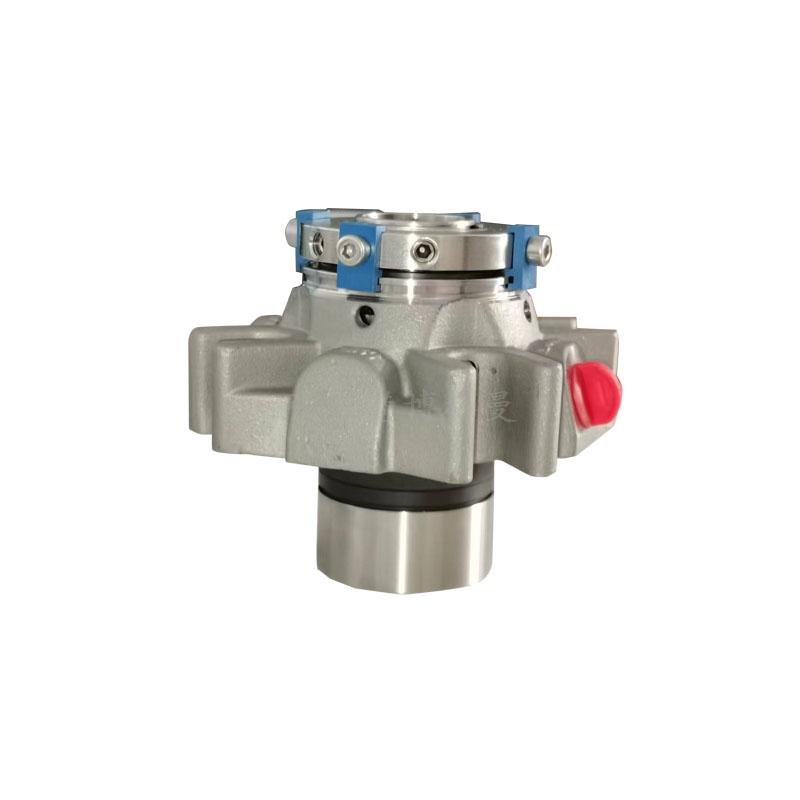

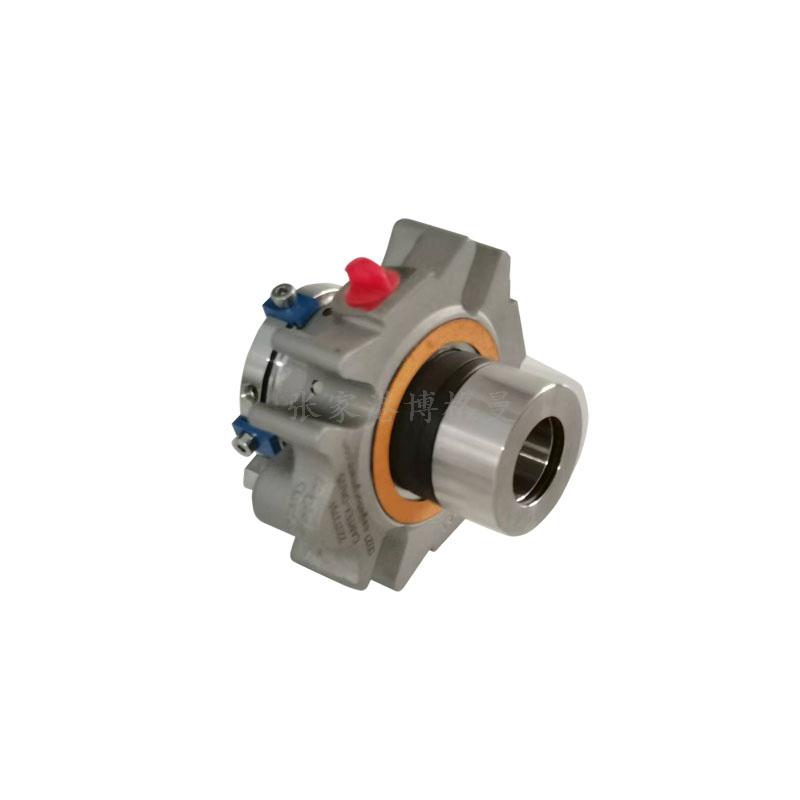

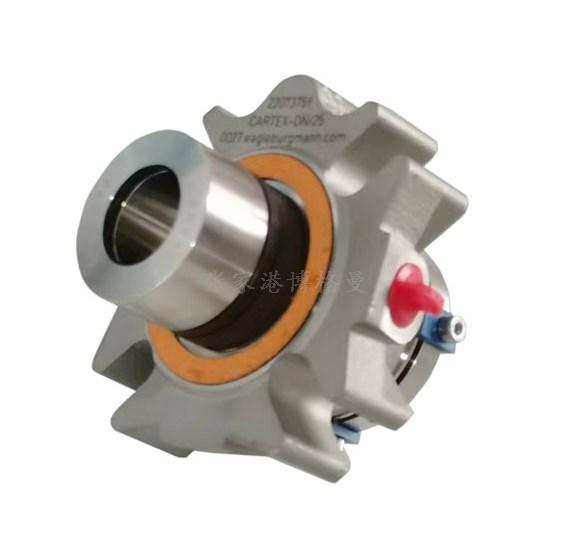

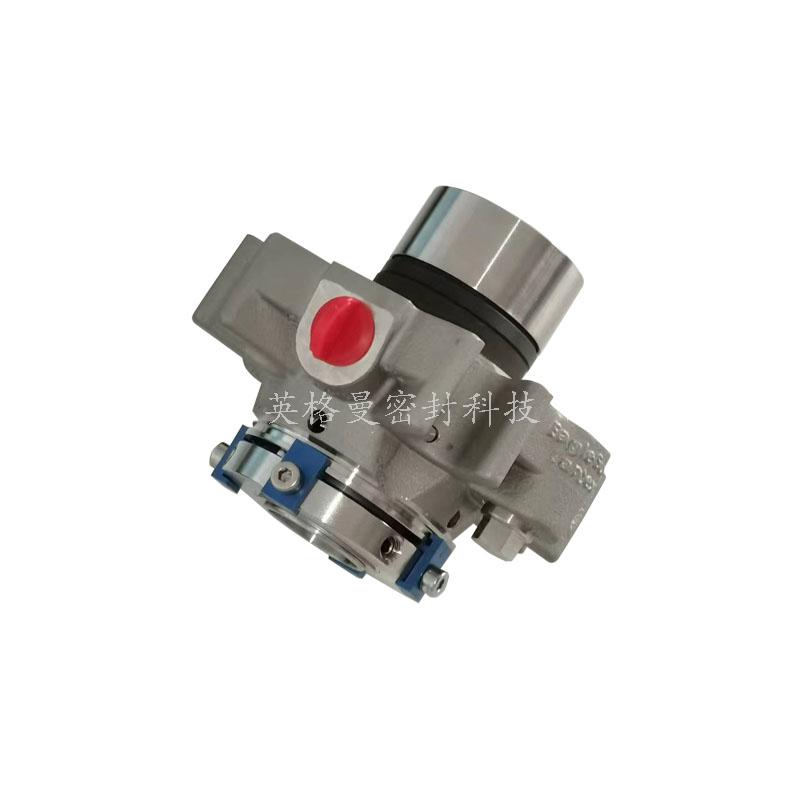

CARTEX-DN-25 博格曼双端面集装式机械密封
一、核心结构特点
双端面、双面平衡、内置泵送环
内外两套摩擦副全部平衡结构；中间隔离液腔自带螺旋泵送环，轴旋转即可驱动隔离液自循环，无需外置循环泵，适配 API Plan52/53/54 隔离液系统；即使隔离液压力波动、失压，密封端面依旧保持有效贴合。
多弹簧外置布置
弹簧位于隔离液侧，不接触工艺介质，结晶、浆料、颗粒不会淤堵卡死补偿机构，长期补偿灵敏。
一体式法兰集装总成
出厂带红色限位定位销锁定弹簧行程，现场直接套轴、锁紧法兰即可安装，无需测量压缩量；自带一体式轴套，杜绝介质直接腐蚀、拉伤泵轴。
法兰集成多路标准接口
预留隔离液进 / 出口、冷却、泄放冲洗螺纹孔，法兰为标准星形法兰，适配绝大多数 ANSI/ISO 标准化工离心泵。
任意旋向设计
泵正转、反转通用；紧定螺钉 + 传动销双重扭矩传递，高压、介质冲击不打滑。
二、标准工况运行参数（DN-25）
适配轴径：φ25mm
最高工作压力：≤2.0MPa（20bar）
使用温度：-50℃ ~ +204℃（随密封圈材质变化）
最大端面线速度：≤23m/s
允许泵轴轴向窜动：±0.5mm
介质固含量：≤20% 细颗粒（纸浆、脱硫浆液、化工悬浮液）
配套要求：有毒 / 易燃易爆介质必须配套隔离液储罐（API Plan53 加压方案最优）
三、CARTEX-DN 双端面 VS CARTEX-SN 单端面对比
| 对比项 | CARTEX-DN（双端面 DN25） | CARTEX-SN（单端面 SN25） |
|---|
| 密封结构 | 背对背双道密封 | 单道单端面密封 |
| 泄漏等级 | 介质零外泄，环保防爆 | 少量微量泄漏，仅无毒介质可用 |
| 配套系统 | 必须隔离液储罐 Plan52/53 | 简易自冲洗 Plan11 即可 |
| 适用介质 | 有毒、易燃、易挥发、高腐蚀介质 | 清水、热水、无毒性工艺水 |
| 成本 | 整机价格更高 | 经济型，成本低 |
| 隔离液 | 自带泵送环自循环 | 无隔离液腔体，仅简单冲洗 |
配套泵型
标准 ANSI 化工离心泵、纸浆输送泵、脱硫工艺泵、溶剂输送泵、制药流程泵、精细化工杂质泵。
适配介质
苯类有机溶剂、甲醛、氯盐溶液、酸碱反应液、造纸纸浆、低浓度石膏浆液、易燃易爆油品、有毒化工中间体。
